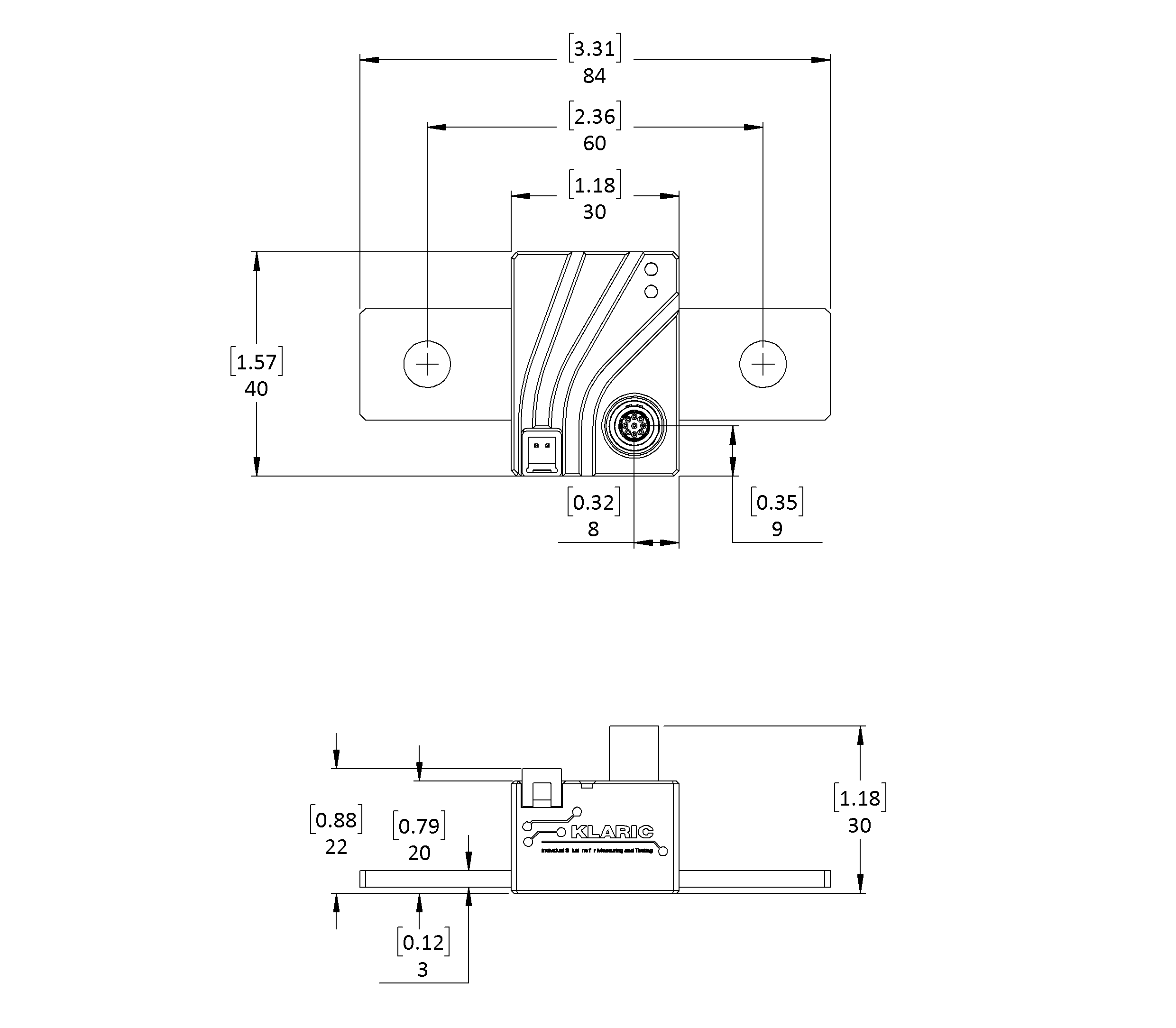

BF2+: Maße 84/27,5/14,5 mm (L/B/H), M8 Bohrung

Shunt Typen:

• 100 μΩ / 310 A
• 200 μΩ / 180 A
• 500 μΩ / 130 A
• 1 mΩ / 120 A
• 2 mΩ / 80 A

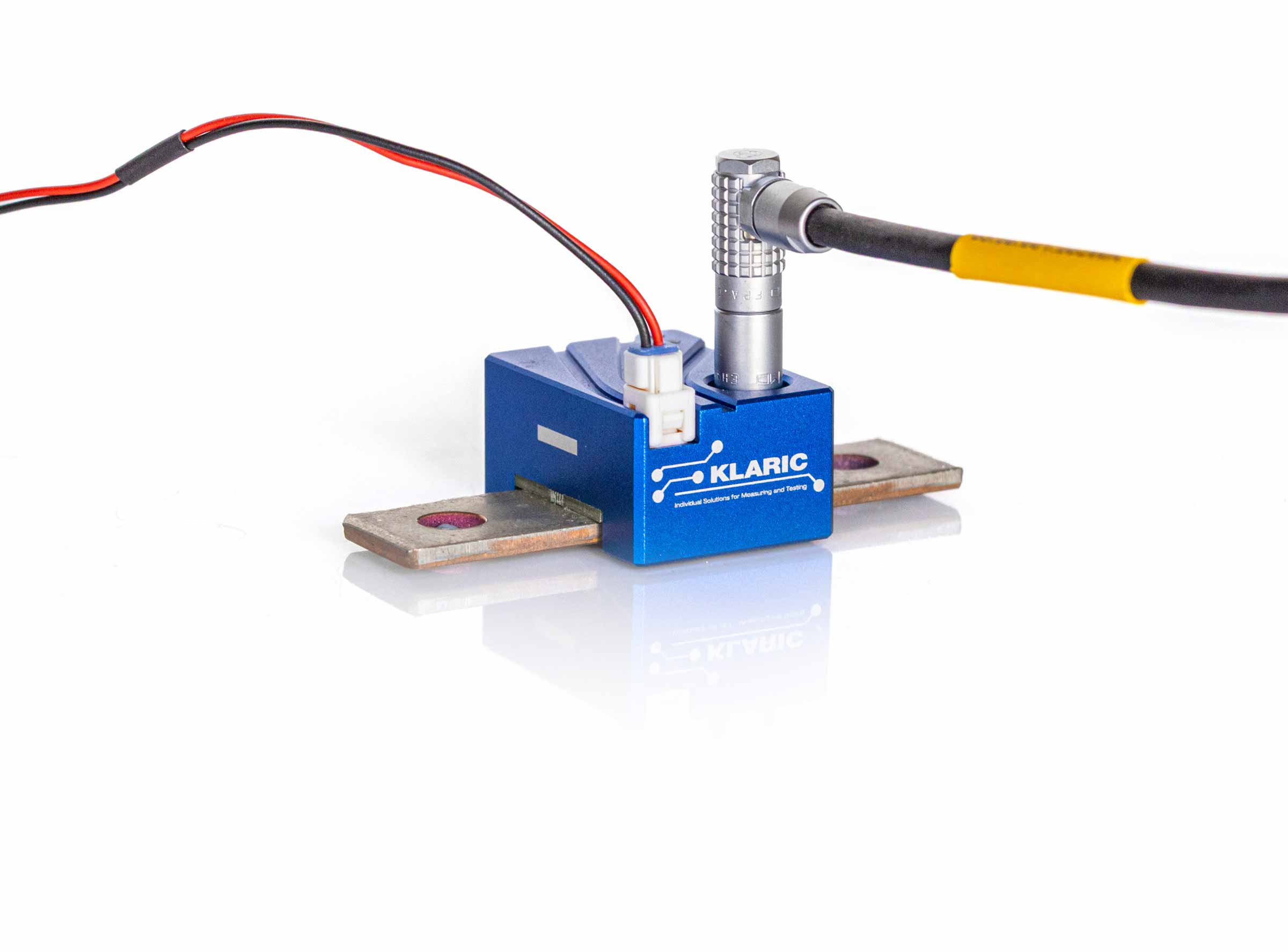

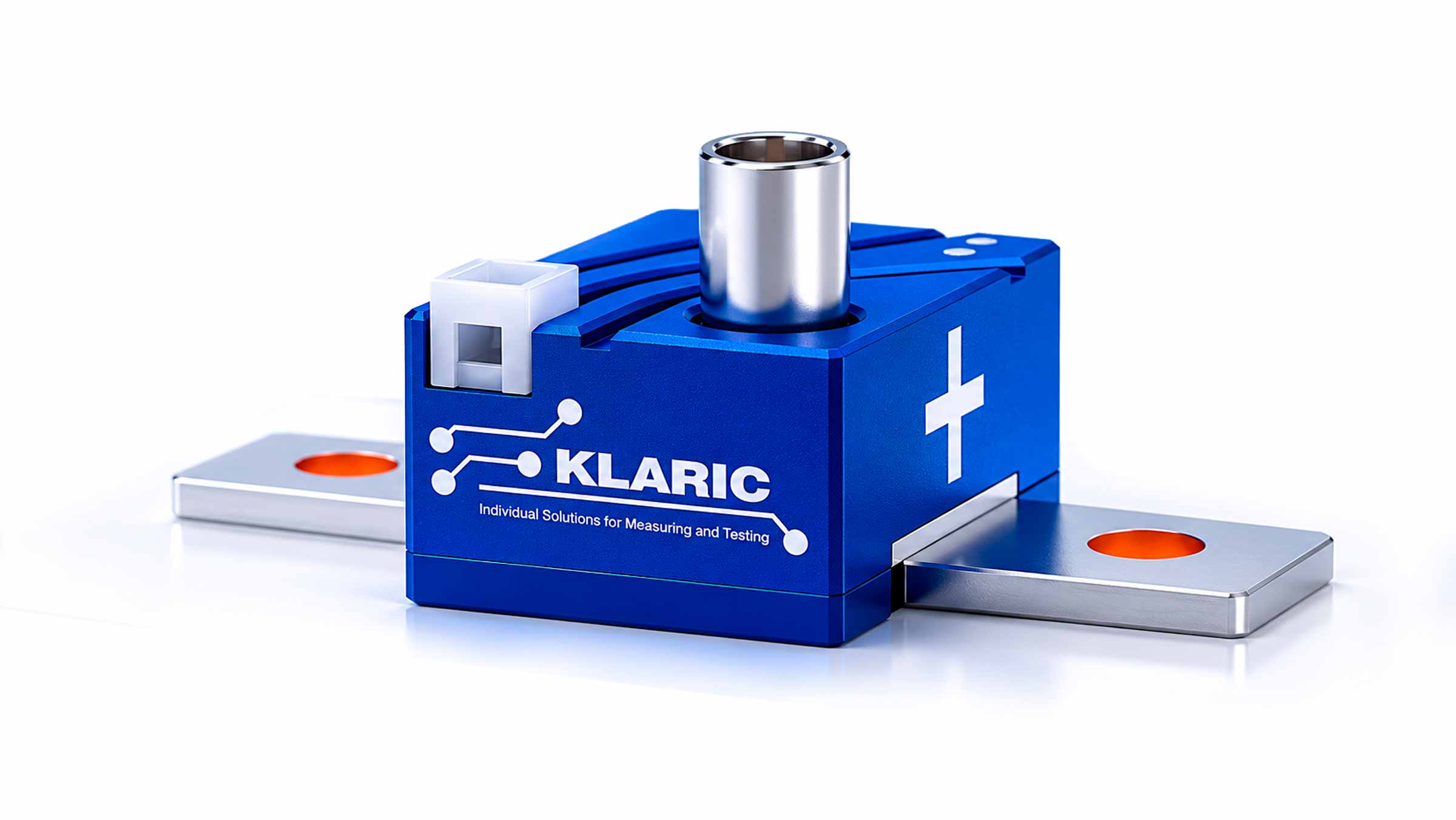

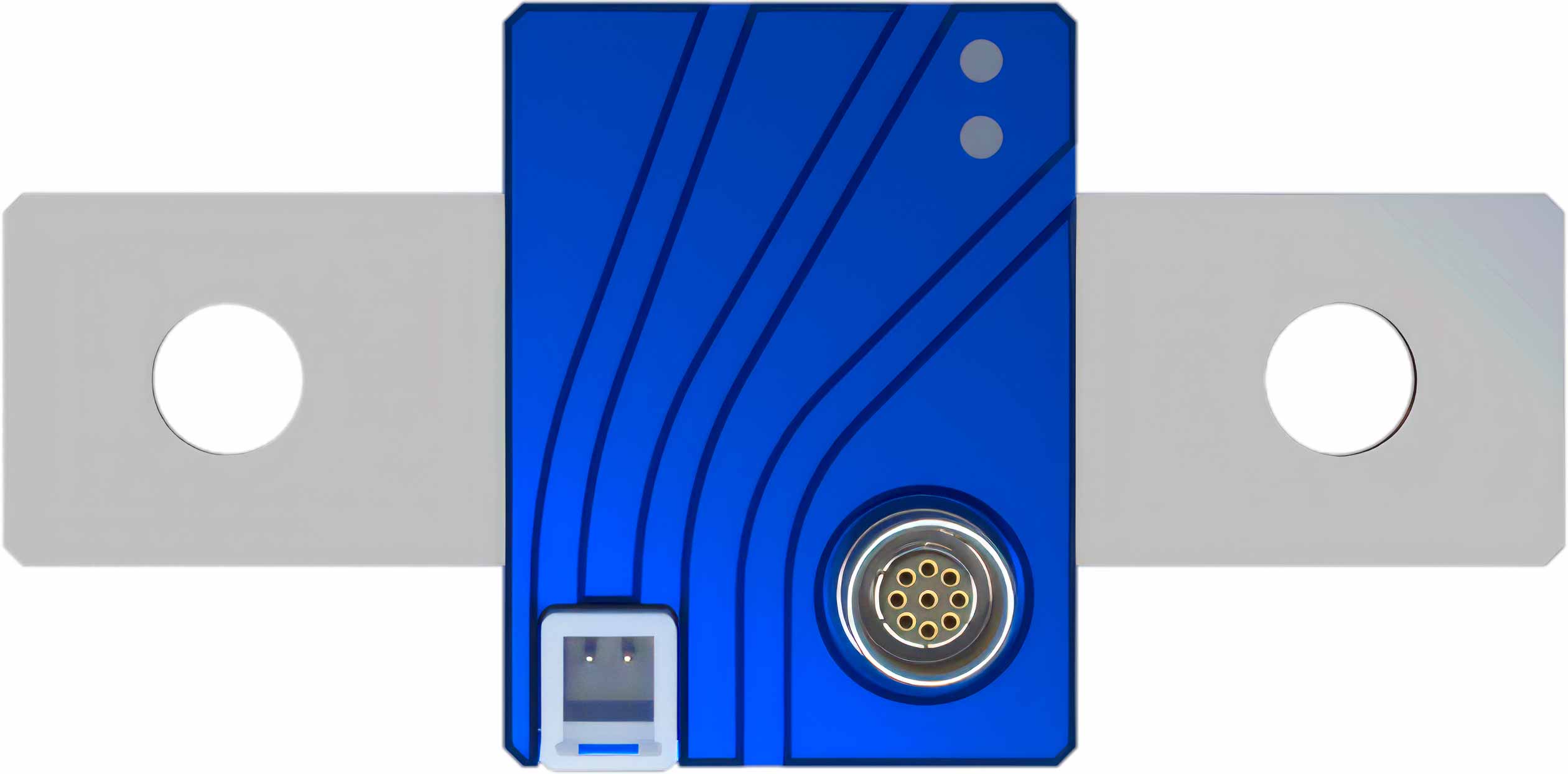

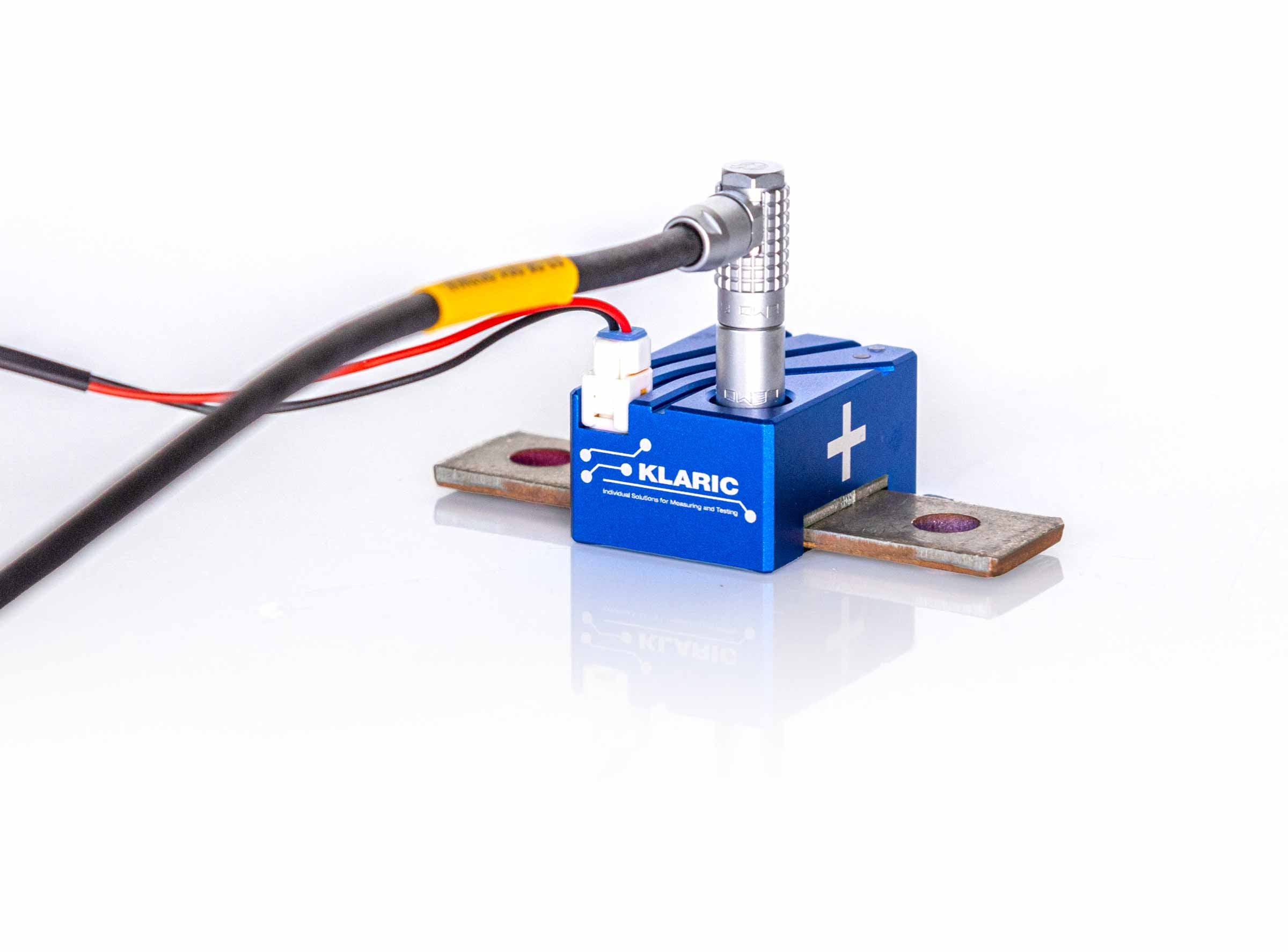

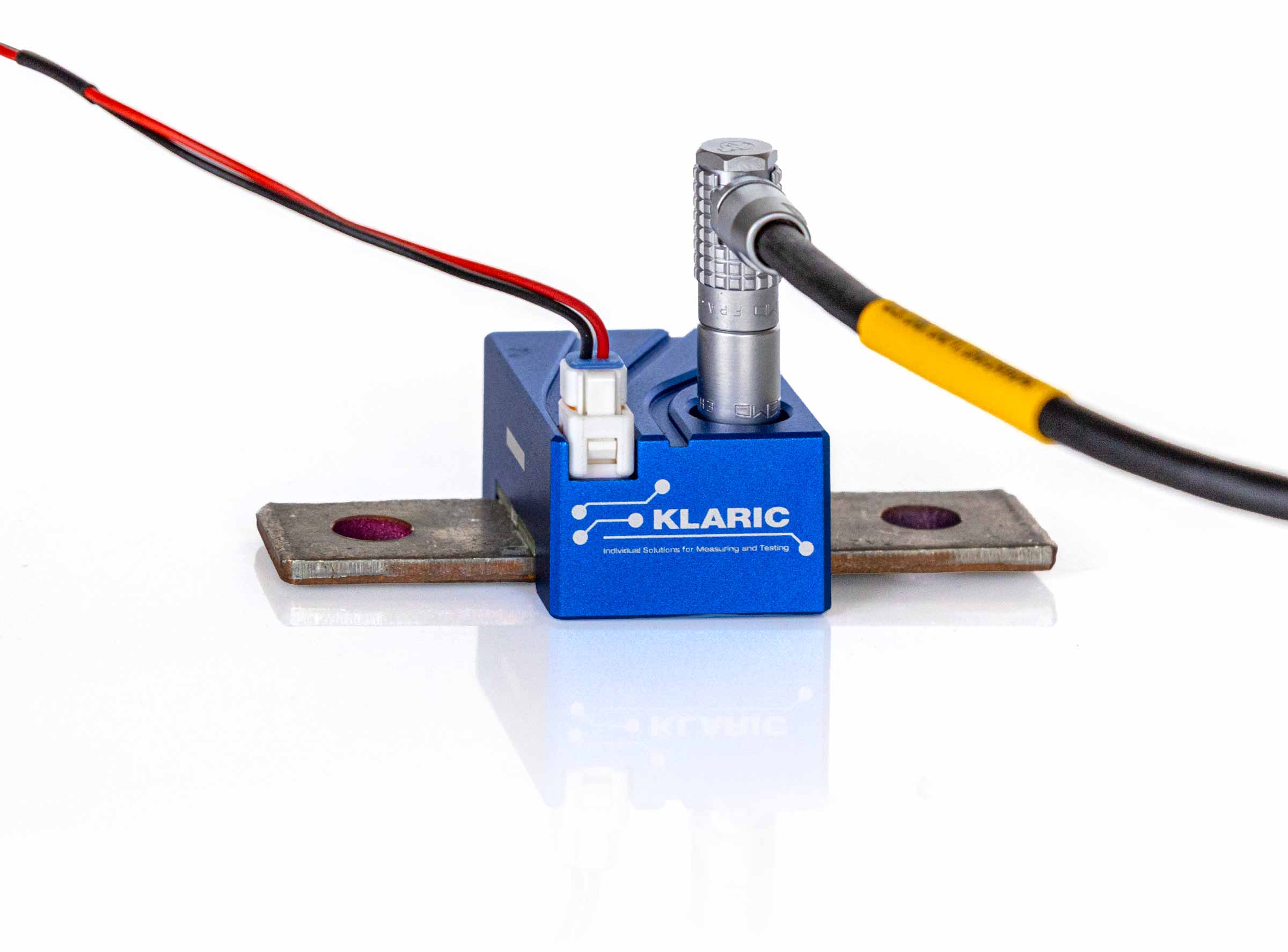

Zweikanaliges CAN-Messmodul für Strom, Spannung und Leistung – Sensor und Messelektronik vereint auf einem Shunt.

Das FIX-IV ist ein sehr kompaktes zweikanaliges Messmodul für 12-V-, 24-V- und 48-V-Systeme. Sensor- und Datenverarbeitungselektronik sind fest auf einem internen Präzisionsshunt mit Anschlusslaschen montiert, für den direkten Einbau in den Strompfad – ohne Probe, ohne Adapter, ohne Kabel zwischen Sensor und Modul. Sehr kurze analoge Signalwege und eine vollständig digitale Verarbeitung sorgen für eine ausgezeichnete Signalqualität; das Modul ist ab Werk als Einheit kalibriert und beginnt zu messen, sobald die Versorgung anliegt. Weniger Steckverbindungen verkürzen die Installationszeit deutlich.

Merkmale

• 2-Kanal-Leistungsmessmodul (Strom und Spannung)
• Präzisionsshunt mit Anschlusslaschen
• Autorange über 5 Messbereiche
• Status-LED und CAN TERM LED
• Messung von Ruhe-, Betriebs- und Spitzenströmen
• Berechnung von Leistung, Energie und Ladebilanz
• Ab Werk als Einheit kalibriert
• Autostart beim Einschalten
• CAN-2.0-Schnittstelle, automatische DBC-Generierung
• Konfigurierbar über KlariToolBox

Ausführung

• Kompaktes vergossenes Gehäuse, ca. 40 × 31,5 × 20 mm ohne Steckverbinder
• Schutzart: IP65
• Temperaturbereich -40 °C bis +85 °C (optional +120 °C)
• Versorgungsspannung 7 V bis 48 V DC (ca. <0,5 W)

Anwendungen

• Zweikanalige Strom- und Spannungsmessung am Gesamtfahrzeug
• Überwachung des Hauptstrompfads in 12-, 24- und 48-V-Systemen
• Langzeit-Ruhestrommessung
• Lade- und Entladeprofile, Batterie- und BMS-Tests
• Komponententests mit fester Installation, OEM-Integration

Zubehör

• CAN-Kabelbaum mit Spannungsversorgung
• Batterie-Anschlusskabelsatz (35 mm², 70 mm², 90 mm²)

Lieferumfang

• Messmodul FIX-IV
• Werkskalibrierschein (DAkkS optional)
• DBC-Datei und Dokumentation
• Konfigurationssoftware KlariToolBox

Technische Daten
