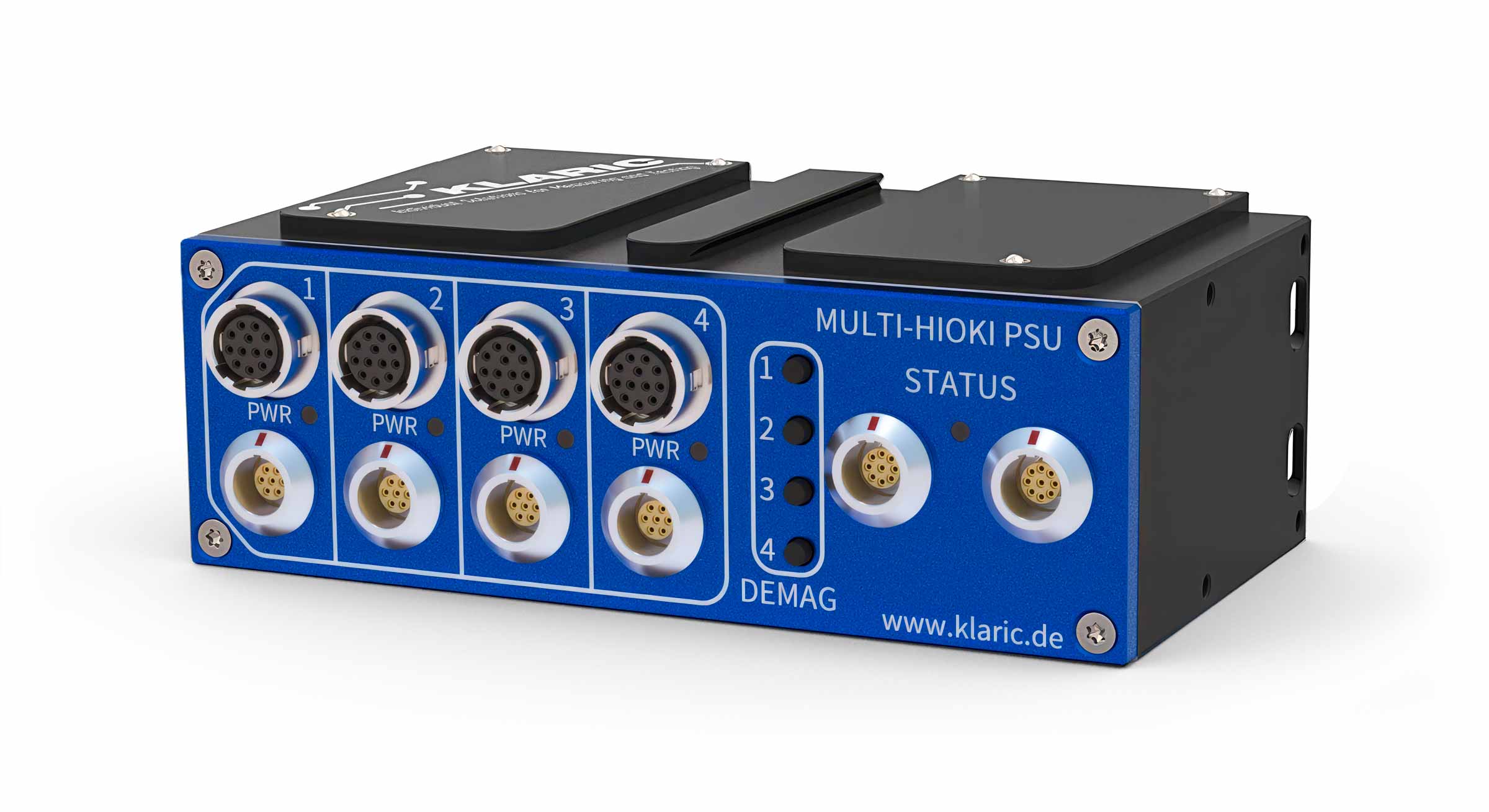

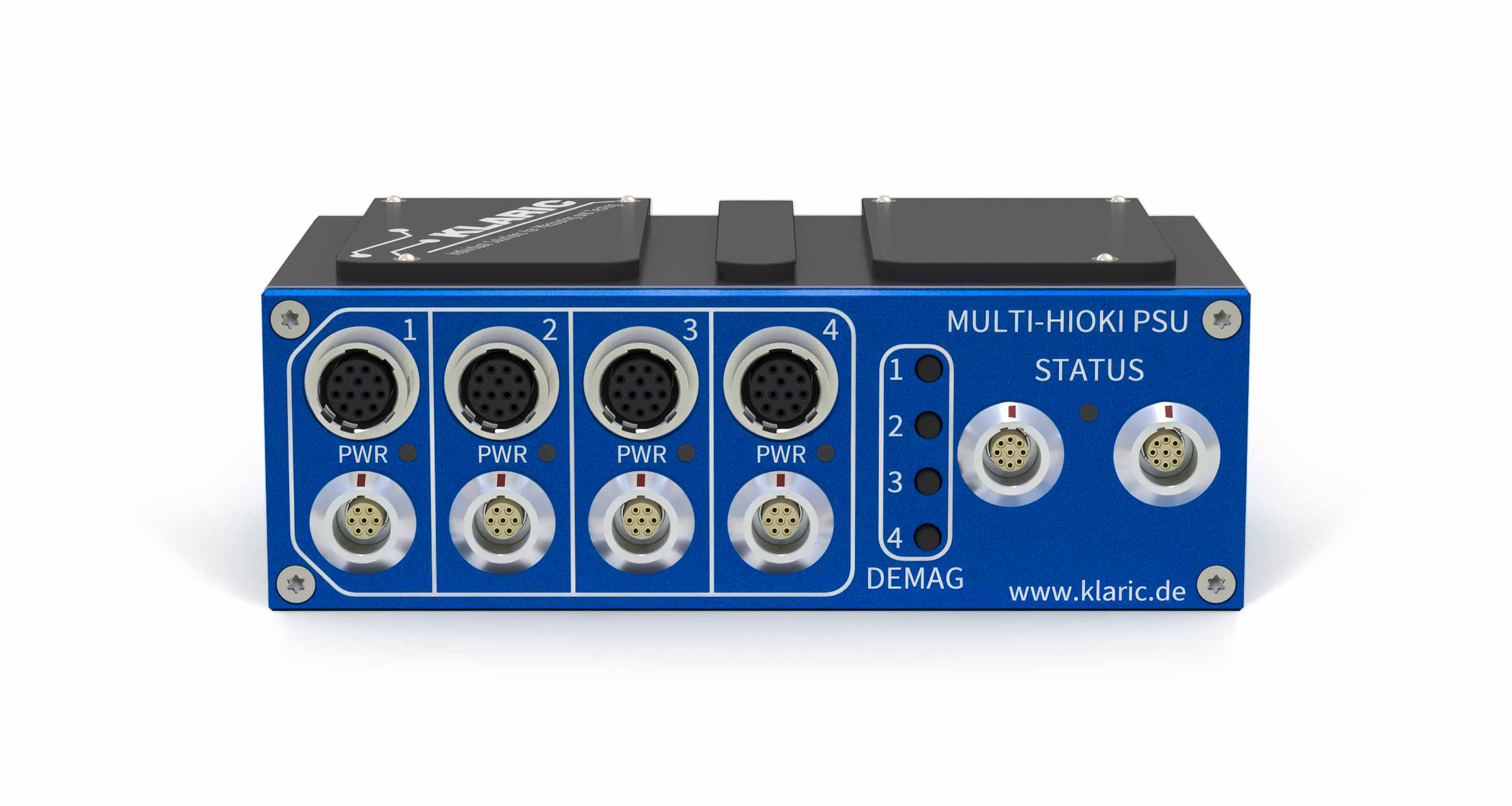

Die MULTI-HIOKI PSU bindet HIOKI-Stromzangen und Durchsteck-Stromsensoren in die KLARIC-Messkette ein. Sie versorgt bis zu vier Zangen, bereitet ihre Signale zu KLARIC-konformen Messsignalen auf und gibt sie an MULTI- und KLARI-Messmodule weiter – inklusive Entmagnetisierung per Knopfdruck (DEMAG). Das Ergebnis: berührungslose AC/DC-Strommessung mit einer Bedienoberfläche, einem Datenlogger und einem Datensatz. Vorhandene HIOKI-Investitionen bleiben voll nutzbar, und die Autorange-Funktion des MULTI-8 steht auch für HIOKI-Sensoren zur Verfügung.

Merkmale

• Versorgung und Signalaufbereitung für bis zu 4 HIOKI-Stromzangen
• Galvanische Trennung an jedem Eingang
• Versorgungsspannung 9–32 V DC
• Direkter Anschluss an MULTI- und KLARI-Messmodule für die Ausgabe über CAN

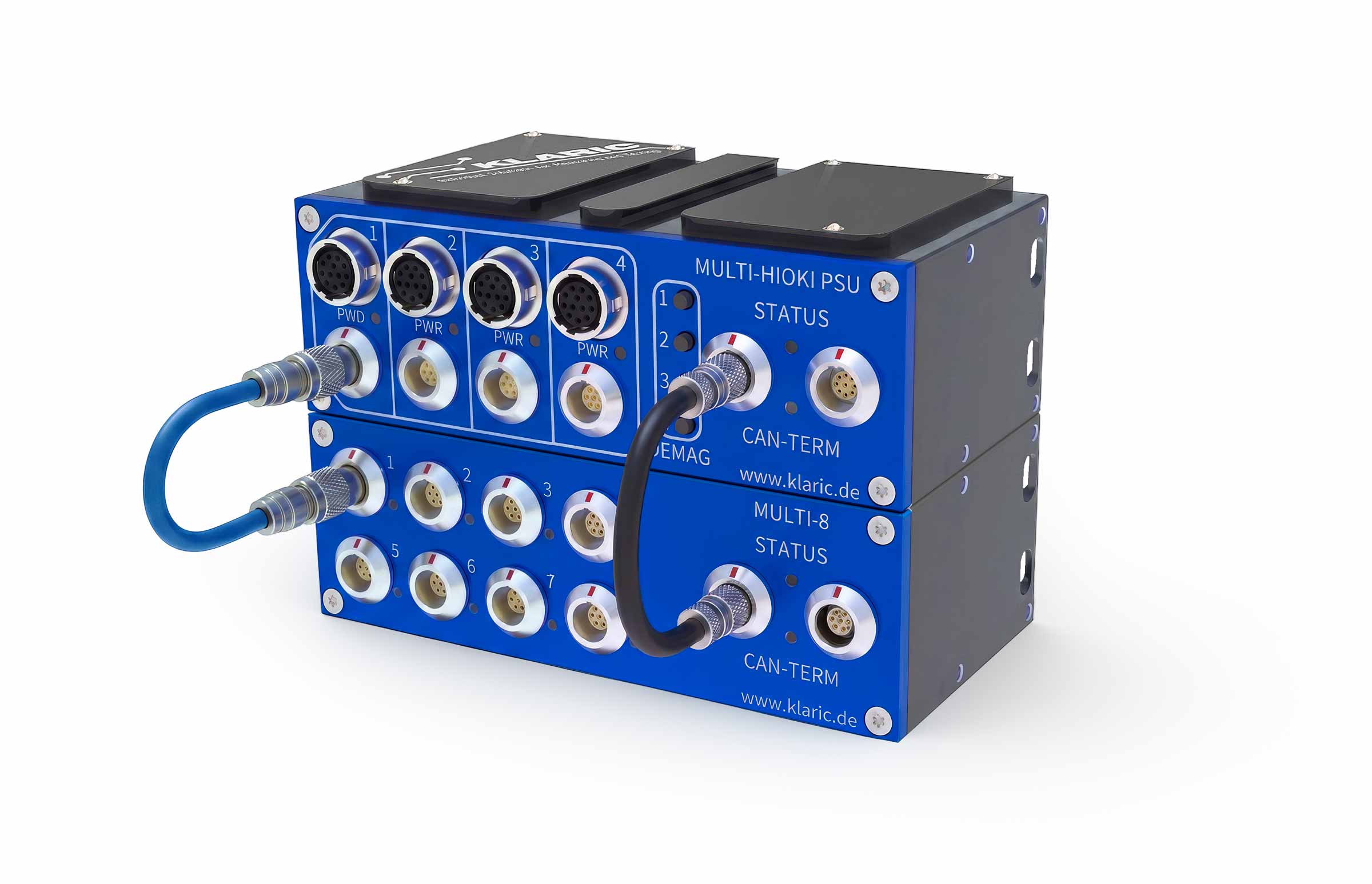

• Stapelbar und steckbar innerhalb der MULTI-Familie
• Durchschleifen von Versorgungsspannung und CAN
• LED-Statusanzeige für alle vier Kanäle
• Integrierte DEMAG-Funktion – Entmagnetisierung per Knopfdruck
• Autorange mit MULTI und KLARI Module

Anwendungen

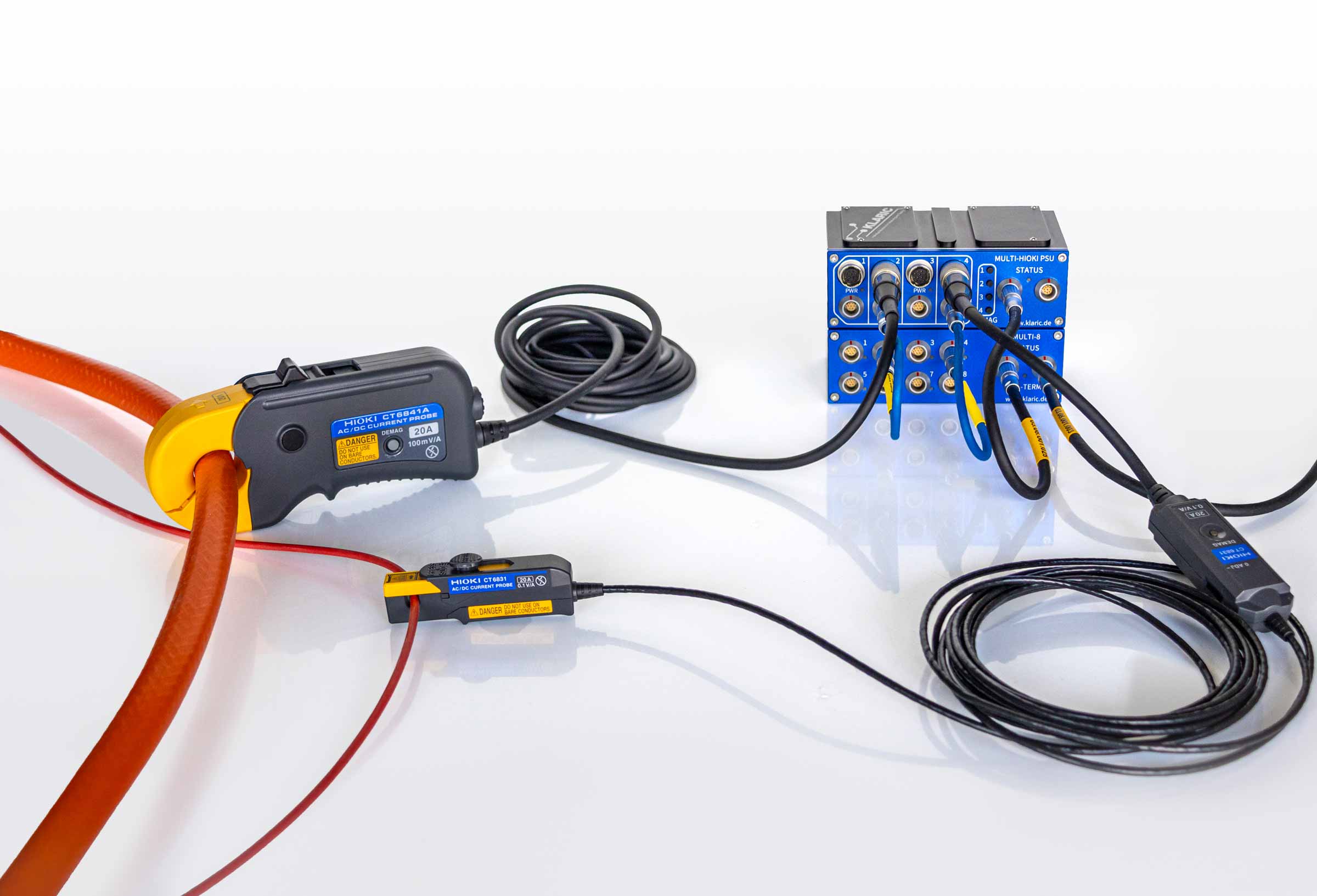

• Berührungslose Strommessung an spannungsführenden Leitern
• Hohe Ströme, bei denen Shunts unpraktisch sind
• Sicherheitskritische Anwendungen, z. B. Steer-by-Wire
• Hochvolt-Systeme und Aufbauten, die galvanische Trennung erfordern
• Hybride Messaufbauten mit gemischtem Equipment
• Anbindung vorhandener HIOKI-Investitionen an KLARIC-Geräte

Technische Daten
