KLARI-CORD 5

Ideal für Langzeitmessungen von Ruhe- und Betriebsströmen in Dauerläufern oder Analysefahrzeugen. Integrierter Speicher für Messdaten.

Varianten

Strommessung
FUSE-PROBE (Micro/ Mini/ ATO/ MAXI/ MCASE/ JCASE)
HI-PROBE (BF1/ BF2/ BF3)
LI-PROBE

Spannungsmessung
U-PROBE (80 V)

Leistungsmessung
HP-PROBE (Option)
LP-PROBE (Option)

Temperaturmessung
T-PROBE (Pt100/ Pt1000)

Anwendungen

Mobile Messtechnik für Ruhe-, Betriebs- und Spitzenströme

Datenblatt

PDF Download

Anfrage

Formular

Messbereiche der Eingänge


Gain	Messbereich [mV]	Auflösung [µV/Bit]
100	± 9	0,3
40	± 27	0,9
25	± 42	1,4
5	± 210	7
1	+1.050/-240	35

Messbereiche HI-Probe


HI-Probe
	1 mΩ		200 μΩ
Gain	Messbereich [A]	Auflösung [mA/Bit]	Messbereich [A]	Auflösung [mA/Bit]
100	± 9	0,3	± 45	1,5
40	± 27	0,9	± 135	4,5
25	± 42	1,4	± 210	7
5	± 210	7	± 1.050	35
1	+1.050/-240	35	+5.250/-1.200	175

Messbereiche U-Probes


80 V
Gain	Messbereich [V]	Auflösung [mV/Bit]
100	+/- 6	0,2
40	+/- 18	0,6
25	+/- 28	0,9
5	+/- 80	5

Messmodul optimiert für die Langzeitmessung von Ruhe- und Betriebsstrom, Spannungs- und Leistungsmessung.
Protokollierung der Daten über USB-Laufwerk. Ausgabe der Daten via CAN oder Ethernet.

Merkmale

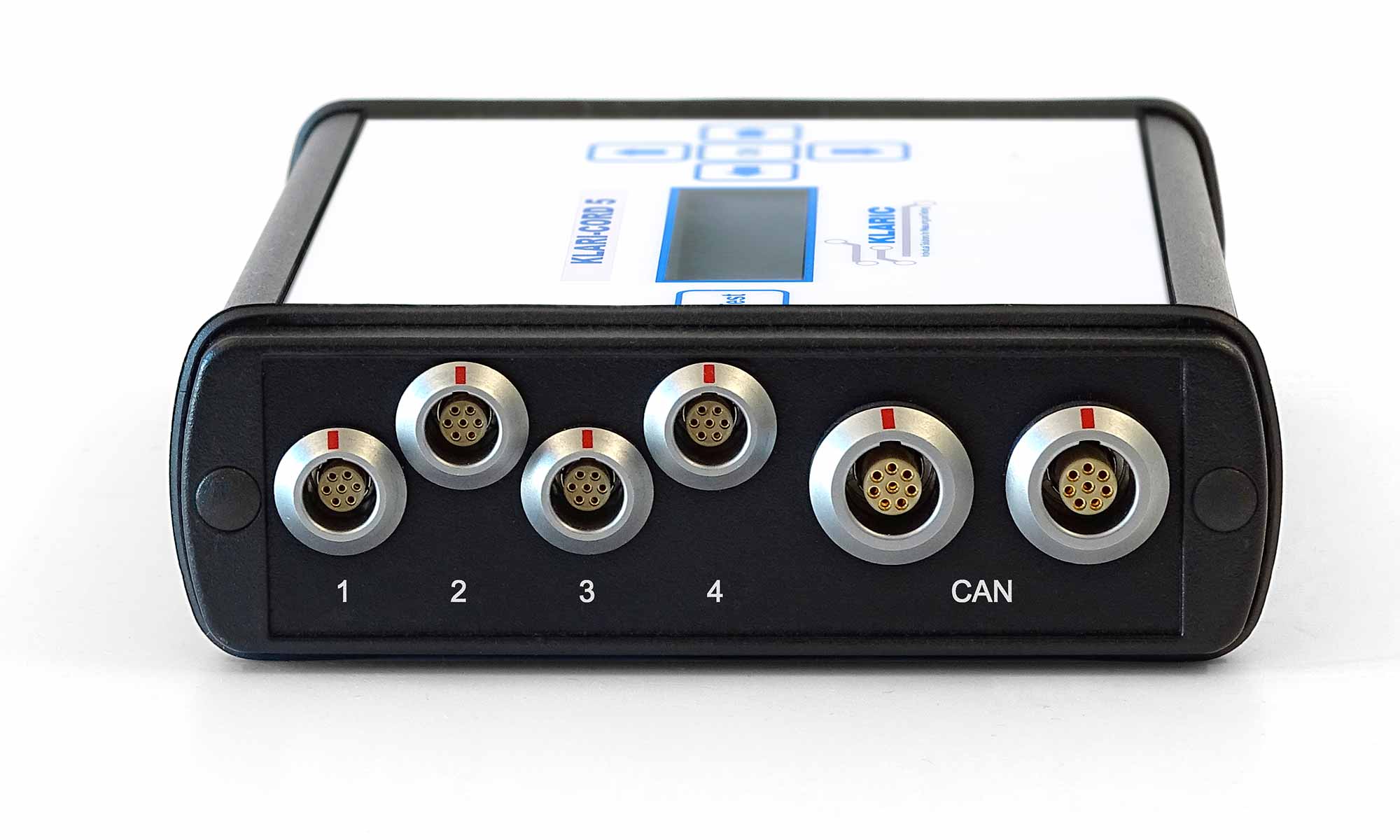

4 universelle Eingänge, 8 Kanäle
bis zu 8 kHz Abtastrate pro Kanal
steckbares USB-Laufwerk für Logging-Funktion
Dynamische Abtastrate
Autorange Funktion
Automatische Probe-Identifikation (TEDS ähnlich)
Galvanische Isolation aller Eingänge
Online-Berechnung der Lade-/Entlade- und Total-Bilanz
2 unabhängige 1 MBaud CAN-Schnittstellen

Ausführung

mit Display
ohne Display
Aluminiumgehäuse 147/110/35 mm (L/B/H)
Schutzklasse IP65
Temperaturbereich -40 °C bis +85 °C
Temperaturbereich mit Display -20 °C bis +70 °C
Versorgung 6 V – 50 V DC

Zuberhör

KLARI-CHARGE 2 Versorgungsmodul
Werkskalibrierschein (DAkkS optional)

Anwendungen

Langzeitmessungen
Messung von Ruhe- und Betriebsströmen
Temperaturmessungen

Lieferumfang

Messmodul KLARI-CORD 5
32 GB USB-Stick
CAN-Ein Versorgungskabel / 1m (Digital-Input)
USB-Anschlusskabel

Technische Daten


Eingänge	4 Eingänge, 8 Kanäle (2 x ADC pro Eingang)
Anschlussmöglichkeiten	Klaric LV-Probes mit automatischer Erkennung und Übernahme der Kalibrierwerte Strom Spannung 2x Spannung Kombi-I/U PT100/1000
Auflösung	16 Bit ADC mit 5 Messbereichen
Abtastrate	0,25 Hz bis 8 kHz pro Kanal konfigurierbar, dynamisch über Schwelle triggerbar
Messbereiche	±9 mV, ±27 mV, ±42 mV, ±210 mV, +1050 / -240 mV 0,4 µV, 0,9 µV, 1,4 µV, 7 µV, 35 µV Auflösung
Messgenauigkeit	± 0,1 % vom Messwert ± 3 Bit je Messbereich bei 23 °C ± 5 °C ± 1 % vom Messwert ± 3 Bit je Messbereich -40 °C bis +80 °C Messmodul + Klari-Probe
CAN Schnittstelle	125k, 250k, 500k, 1000k Baud konfigurierbar interne CAN-Terminierung über Software aktivierbar CAN Basis ID konfigurierbar
Konfiguration via	USB (virtueller COM Port) CAN Ethernet
Spannungsversorgung	5 V – 60 V
Stromaufnahme	typ. 0,5 - 1 W
Temperaturbereich	-40 °C bis +85 °C
Kalibrierung	Empfohlen alle 12 Monate
